MATE® Linear – TL20
PU-Zahnriemen Meterware
Polyamidgewebe:

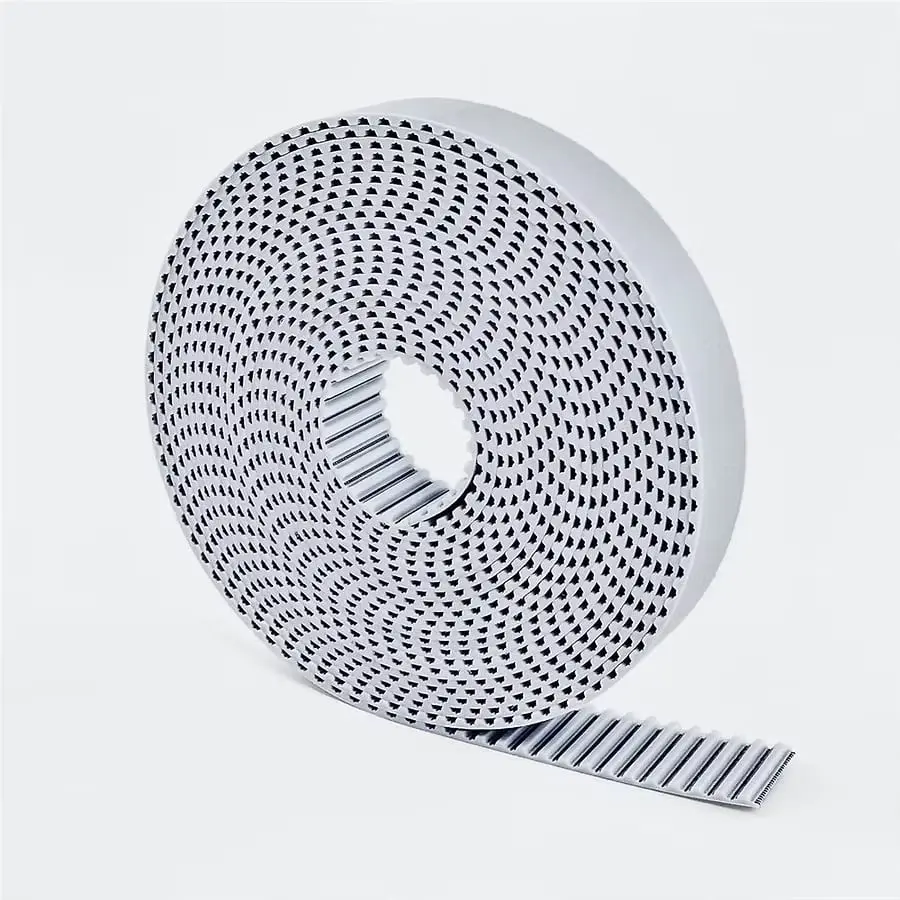

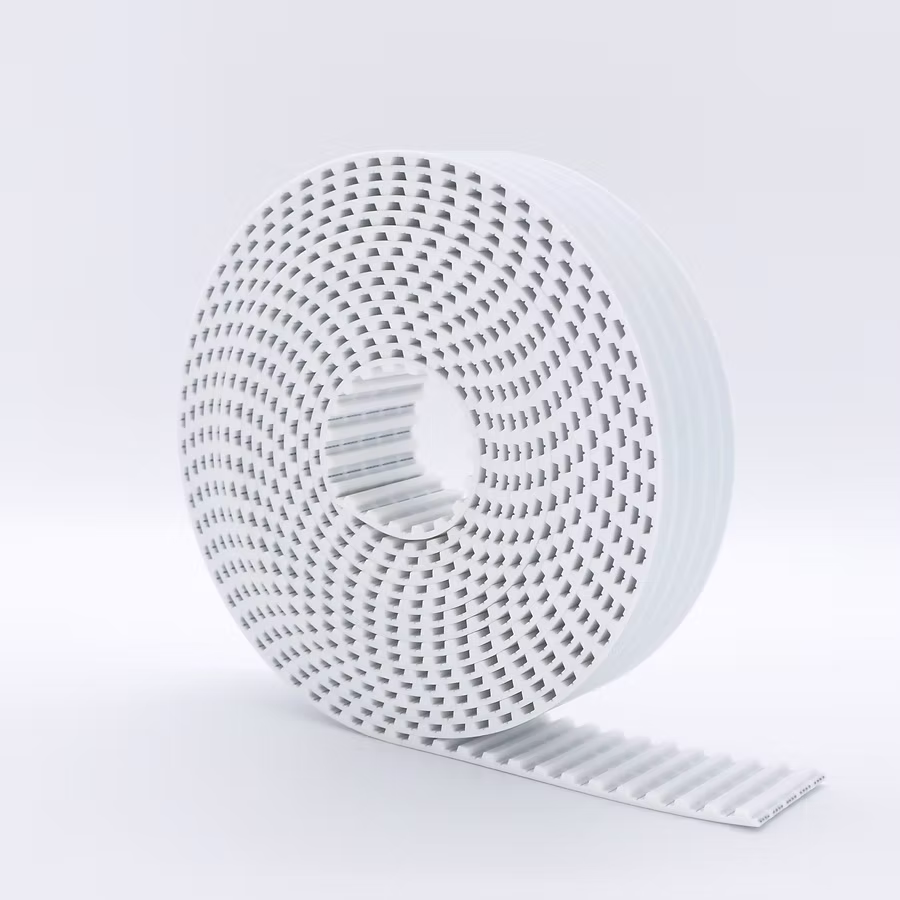

– Ohne Gewebe – Foto 1
– PAR (auf Rückseite) – Foto 2

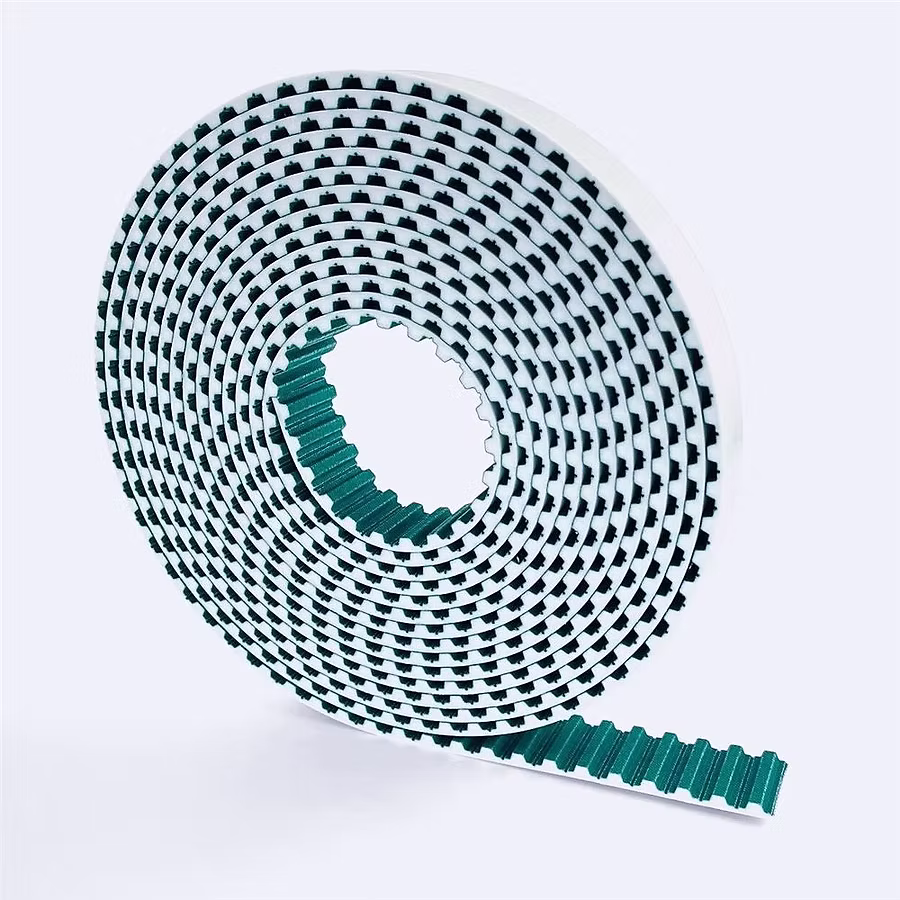

– PAZ (auf Zahnseite) – Foto 3
– PAZ/PAR (beidseitig) – Foto 4
Zugträger:
– Stahl
Interesse an diesem Produkt?
Spezifikationen
| Typ | TL20 |
| Zugelement | Stahl |
| Teilung | 20 mm |
| Produktionsbreite | – |
| Schnittspuren | Auf Anfrage |
| Farben | Auf Anfrage |
Merkmale: Verstärkte Zugträger für höhere Zugbelastungen
Technische Details
| Typ | TL20 |
| Teilung | 20 mm |
| Riemenhöhe | 8 mm |
| Zahnhöhe | 5 mm |
| Zahnbreite | 6,51 mm |

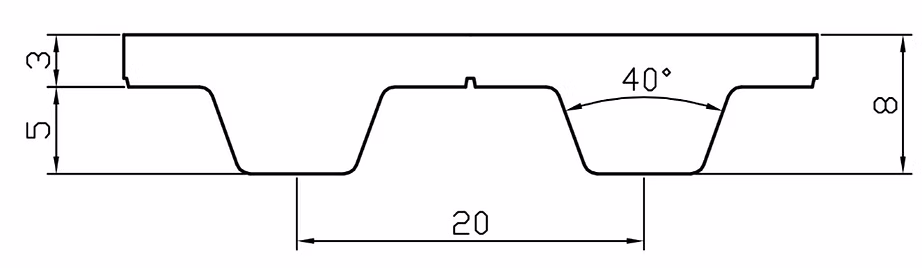

Technische Zeichnung
Eigenschaften
– Offene Meterware
– Temperaturbereich von -30°C bis + 80°C
– Zugträger aus Stahl
– Aus Polyurethan (PU)
Bearbeitungsmöglichkeiten

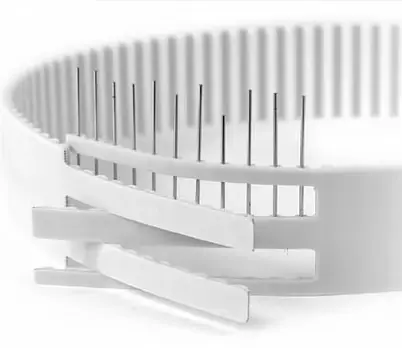

Zahnriemen-Verbindung

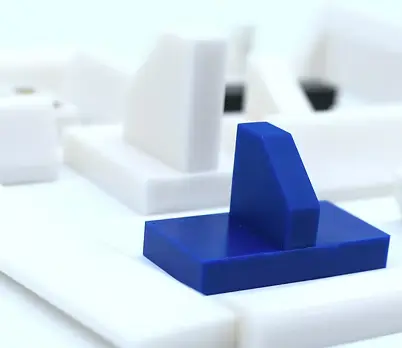

Nocken / ATAP System

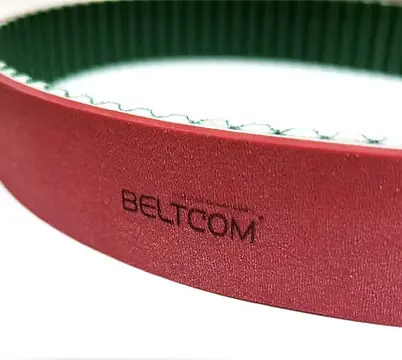

Beschichtung

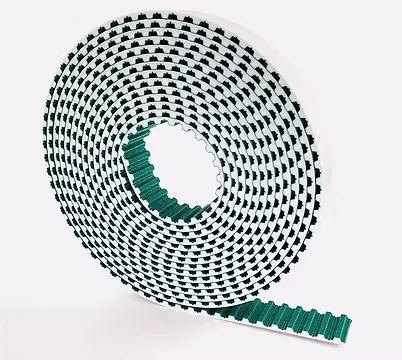

Sonder-bearbeitung
Wir bieten maßgeschneiderte PU-Zahnriemen, die exakt nach Ihren Vorgaben zugeschnitten werden.
Das TL20-Profil ist trapezförmig. Zahn und Zahnlücke sind bei diesen Riemen nahezu gleich groß.
L Typen besitzen verstärkte Zugträger, die für höhere Zugbelastungen ausgelegt sind und eine verbesserte Positioniergenauigkeit ermöglichen. Für hohe mechanische Beanspruchungen und präzise Bewegungssteuerung.
Das TL20-Profil ist trapezförmig. Zahn und Zahnlücke sind bei diesen Riemen nahezu gleich groß. Der Abstand von Zahnmitte zu Zahnmitte beträgt bei dem TL20-Profil 20 mm.
L Typen besitzen verstärkte Zugträger, die für höhere Zugbelastungen ausgelegt sind und eine verbesserte Positioniergenauigkeit ermöglichen. Für hohe mechanische Beanspruchungen und präzise Bewegungssteuerung.
Stahlzugträger
Stahlzugträger bieten eine herausragende Zugfestigkeit für PU-Zahnriemen. Ihre dünnen, verzinkten Drähte werden durch Verdrillen stabilisiert, was eine hohe Zugkraft ermöglicht. Aufgrund der Korrosionsanfälligkeit von Stahl sind diese Zugträger jedoch nicht für Anwendungen in feuchter Umgebung oder unter Wasser geeignet.
Im Vergleich zu Kevlarzugträgern weisen Stahlzugträger in identischen Riemenprofilen eine höhere Zugkraft und Steifigkeit auf, was sie ideal für Anwendungen mit hohen Lasten macht.
Polyamidgewebe
Polyamidgewebe wird verwendet, um Reibung und Geräuschentwicklung zu minimieren. Diese Beschichtung kann sowohl auf der Zahnseite als auch auf dem Riemenrücken angebracht werden und steht in drei verschiedenen Varianten zur Verfügung:
- PAZ (Polyamidgewebe auf der Zahnseite): Empfohlen für Anwendungen, bei denen die Zahnseite des Riemens auf einer Fläche aufliegt. Besonders vorteilhaft bei Null-Lücke-Zahnriemenscheiben, reduziert PAZ sowohl Reibung als auch Geräuschentwicklung.
- PAR (Polyamidgewebe auf dem Riemenrücken): Ideal, wenn der Riemenrücken auf einer Fläche aufliegt. Wie bei PAZ wird durch das Gewebe die Reibung und Geräuschentwicklung verringert.
- PAZ/PAR (Polyamidgewebe auf Zahnseite und Riemenrücken): Diese Kombination ist geeignet, wenn sowohl die Zahnseite als auch der Riemenrücken auf einer Fläche aufliegen. Die doppelte Beschichtung maximiert die Reduktion von Reibung und Lärm.
Zuschnittsware
Wir bieten maßgeschneiderte PU-Zahnriemen, die exakt nach Ihren Vorgaben zugeschnitten werden. Bitte beachten Sie, dass zugeschnittene Riemen vom Widerrufsrecht ausgeschlossen sind, da sie aufgrund der individuellen Anpassung nicht erneut eingelagert werden können.
