Zahnriemenverbindungen

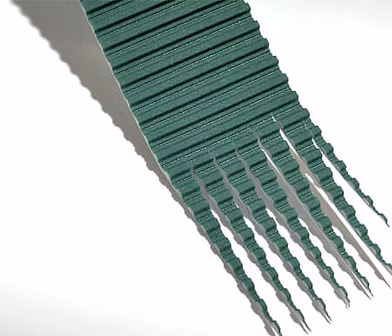

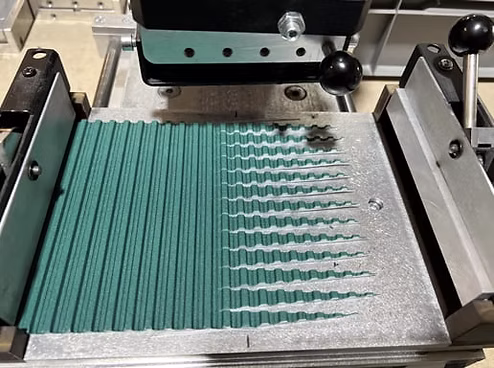

Finger-Verbindung

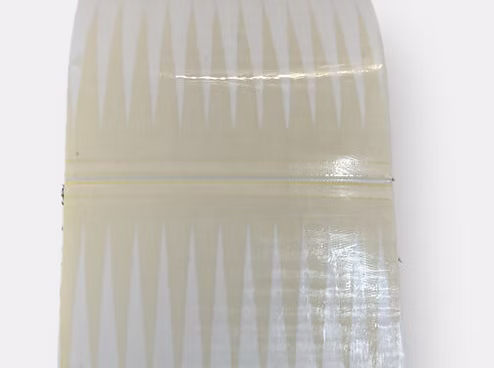

Verschweißt
Pin-Joint-Verbindung
Mechanisch
Ero-Joint-Verbindung
Mechanisch
Kunststoff-Spiral-Verbindung
Mechanisch
Außer Endlosschweißverfahren bieten wir auch unterschiedliche mechanische Endlosverbindungen aus Metall und Kunststoff für MATE® PU-Zahnriemen an. Diese mechanische Verbindungen werden für die Anlagen und Komponente mit relativ engen Platzverhältnisse und schwierigen Montagebedingungen empfohlen. Dadurch werden die längere Stillstandzeiten und Maschinenausfälle für Ihre Produktion vermieden.
ERO-Joint HP und Pin Joint
MATE®

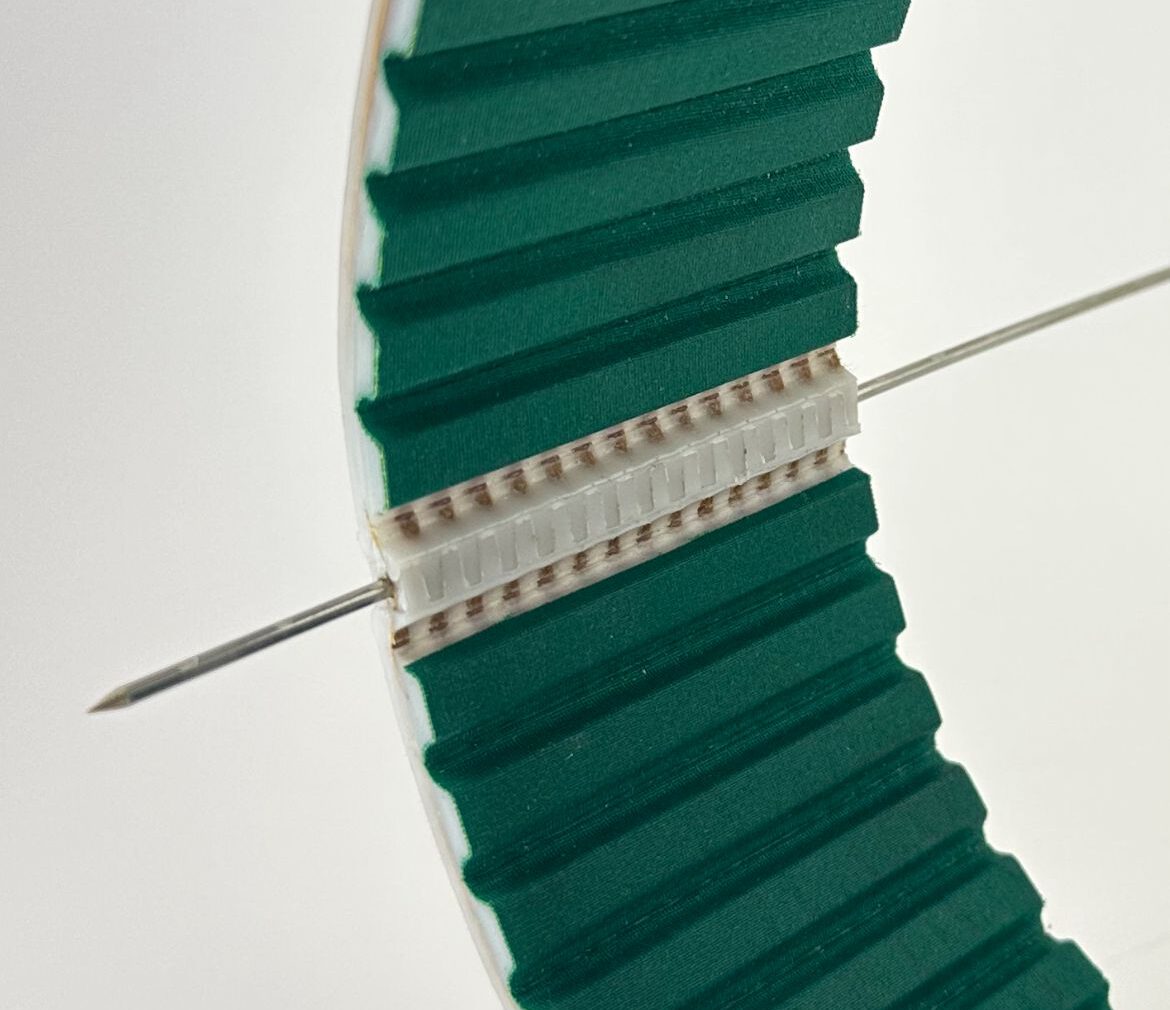

ERO-Joint HP Verbindung
| Pitch | T10 – T20 – AT10 – AT20 – 8M – 14M – H |
| Breite | 10mm bis 450mm |
| Zulässige Zugkraft | Wie geschweißte Riemen (1170N / 25mm T10) (1871N / 25mm AT10) |
| Prinzip | 1 Schanierstift |
Merkmale: Auch in Lebensmittelqualität erhältlich
Prinzip: ERO-Joint HP ist eine patentierte mechanische Befestigungslösung für Polyurethan-Riemen. Eine Scharnierachse mit einem einzigartigen Edelstahlstift wird zum Schließen des Bandes verwendet. Das Scharnierteil ist direkt auf den Standardzahnriemen geschweißt, mit den gleichen Parametern wie bei einem Standardschweißverfahren (Temperatur, Druck, Zeit)
ERO-Joint HP Bänder sind mit allen Arten von Beschichtungen und allen Arten von Führungen oder Bearbeitungen erhältlich Nylon Rücken oder Zahn Polyamid Textil sind möglich.
MATE®

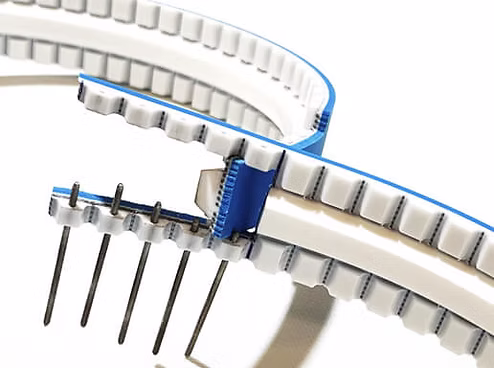

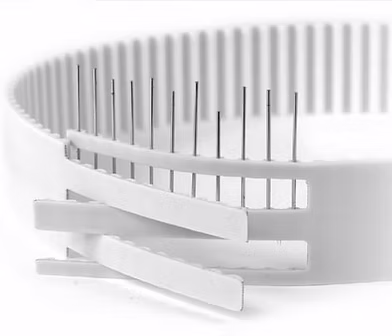

Pin-Joint HP Verbindung
| Pitch | T10 – AT10 – 8M – 14M |
| Breite | 16mm bis 100mm |
| Zulässige Zugkraft | Sehr Schwach (300N / 25mm T10) (1170N / 25mm AT10) |
| Prinzip | 8 oder 10 Pins |
